一、基础作图与文件准备

设计软件选择与设置

软件选择：使用Photoshop、CorelDRAW或Illustrator等设计图片。浮雕/光油效果需通过专色通道实现。

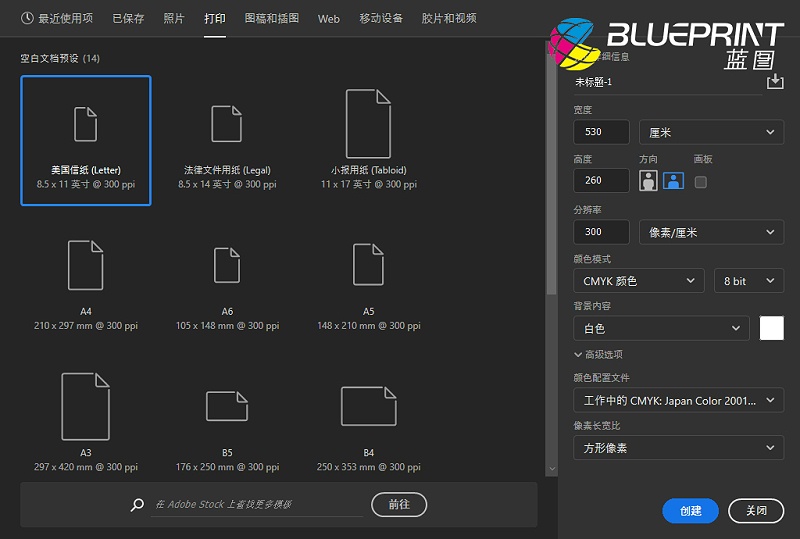

参数设置：

分辨率：建议300 DPI以上，确保清晰度 ；

色彩模式：材料吸墨性强用RGB，反之用CMYK ；

尺寸：图片比材料大1mm，避免露白 。

文件保存：导出为TIFF或PSD格式，保留专色通道信息 。

专色通道制作（白墨/光油）

PS操作步骤：

用魔棒工具选中需凸出区域，反向选区（ 选择 > 反向 ）；

收缩选区1-2像素（ 选择 > 修改 > 收缩 ），避免套色错位露白边；

新建专色通道（ 通道面板 > 新建专色通道 ）：

白墨命名： WHITE ；
光油命名： VARNISH；
调整墨量：填充灰色（K值0%-100%）控制白墨浓度，如K=80%为中等厚度。

二、特殊效果实现技巧

打印时先喷2遍白墨堆积厚度，再覆盖彩墨（例：竹木纤维板3D图案）。

深度控制：白墨层数越多，浮雕越高（通常5mm内）。

喷头排列顺序：彩墨→白墨→彩墨，确保色彩饱和。

光油效果

新建光油专色通道，指定高光区域；
打印后UV固化，形成亮面保护层。

 三、排版与打印前检查

排版优化

批量生产时，在PS或CAD中将图片拼满版面 ；
首次打印轮廓定位，后续用模具对齐材料 。

设备与材料预处理

材料清洁 ：无尘布单向擦拭表面，避免刮花 ；
涂层喷涂 ：光滑材质（玻璃/金属）需喷涂层增强附着力 ；
喷头测试 ：打印测试条检查断墨 。

打印参数设置

根据材料厚度调整喷头高度（防止撞喷头） ；
选择PASS模式：精度要求高用多PASS（如16PASS），效率优先用少PASS 。


四、常见问题解决

露白边：专色通道选区未收缩 → 收缩1-2像素 ；

浮雕层次不足：增加白墨喷打遍数或提高专色通道K值 ；

图案错位：平台吸附不稳 → 改用定位夹具
